自恢复保险丝选型原则

1 ．选择 PTC 的安装型号：引线形 / 贴片形 SMD/ 光片形

2 ．确定线路中工作的电压 V 。

3 ．确定线路正常工作时平均工作电流 I （非故障电流）

4 ．确定 PTC 安装环境的温度 T 。

5 ．确定线路需要 PTC 保护的电流 IT 。

6 ．据上述数据，依据目录在 R-T 曲线上选择合适的一款 PTC

电话：13534079884/15889645839

1223157337 /2444809124 （需添加QQ为好友）

Download

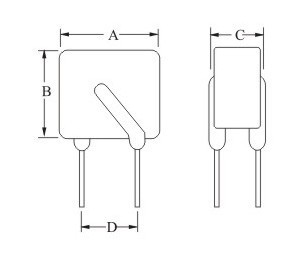

JK600系列自复保险丝

Model	Ihold（A）	Itrip(mA)	Vmax interrupt（V）	Imax（A）	Pd max（W）	Maximum Time to Trip		Resistance(Ω)
Model	Ihold（A）	Itrip(mA)	Vmax interrupt（V）	Imax（A）	Pd max（W）	Current（A）	Time（S）	Rmin- Rmax
JK600-110U	0.11	0.22	600	3	1.0	1.0	8	6-16
JK600-150U	0.15	0.30	600	3	1.0	1.0	9	5-14
JK600-160U	0.16	0.32	600	3	1.0	1.0	10	4-12

保持电流（I H）：25℃静止空气环境中不触发PPTC自复保险丝突越的最高电流。
触发电流（I T）：25℃静止空气环境中PPTC自复保险丝从低阻抗转为高阻抗的最小电流。
最大电压（V max）：PPTC自复保险丝能承受的最大工作电压。
最大电流（I max）：P35倍PTC自复保险丝能承受的最大电流。
动作时间（T trip）：指定电流下的最大动作时间。
动作功率（Pd typ）：25℃环境温度时PPTC自复保险丝动作状态下的消耗功率。
最小电阻（R min）：25℃ 温度条件下最小零功率电阻。
最大电阻（R max）：25℃ 温度条件下最大零功率电阻。

;
