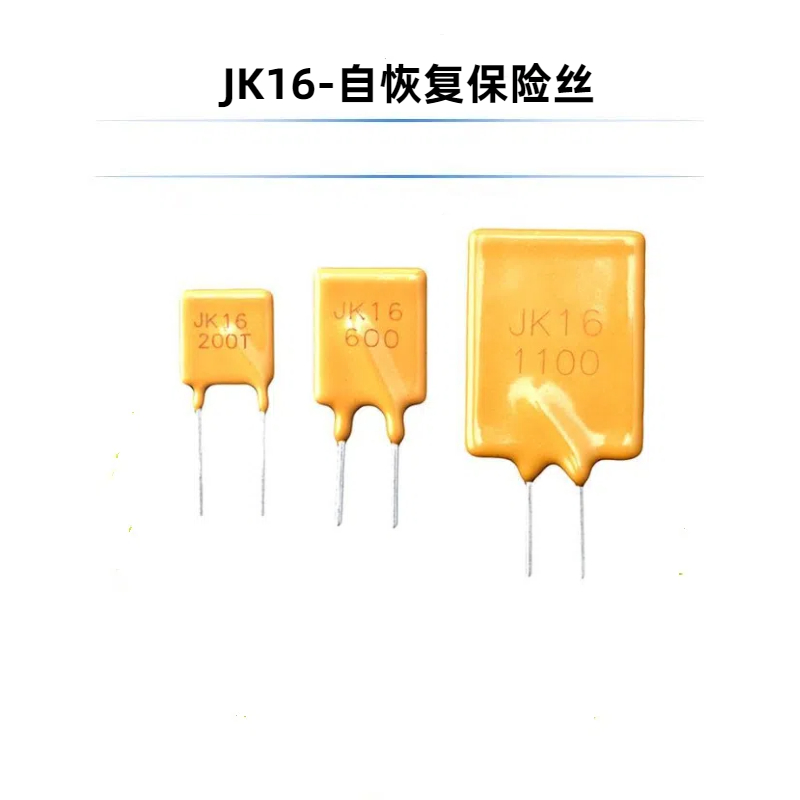

JK16系列自复保险丝

Model	IHold (A)	ITrip (A)	Vmax	Imax	Pd Max	Maximum Time to Trip		Nominal resistance（mΩ）
Model	IHold (A)	ITrip (A)	V（DC）	A	W	Current（A）	Time（S）	Rmin	Rmax
JK16-010(T)	0.1	0.3	16	100	0.38	0.5	5	1500	7500
JK16-025(T)	0.25	0.5	16	100	0.45	1.25	5	500	1950
JK16-030(T)	0.3	0.6	16	100	0.49	1.5	5	300	700
JK16-050(T)	0.5	1.0	16	100	0.56	2.5	5	200	500
JK16-075(T)	0.75	1.5	16	100	0.72	3.75	5	100	260
JK16-090(T)	0.9	1.8	16	100	0.83	4.5	5	90	180
JK16-110(T)	1.1	2.2	16	100	0.94	5.5	5	60	150
JK16-135(T)	1.35	2.7	16	100	1.2	6.75	5	40	130
JK16-160(T)	1.6	3.2	16	100	1.4	8	5	40	110
JK16-200(T)	2	4	16	100	2.2	6	15	35	75
JK16-300	3	6	16	100	2.3	9	15	20	60
JK16-400	4	8	16	100	2.4	12	15	20	40
JK16-500	5	10	16	100	2.6	15	15	14	25
JK16-600	6	12	16	100	2.8	18	15	10	21
JK16-700	7	14	16	100	3.0	21	15	8	15
JK16-800	8	16	16	100	3.0	24	15	6	13
JK16-900	9	18	16	100	3.3	27	25	4	12
JK16-1000	10	20	16	100	3.7	30	30	4	11
JK16-1100	11	22	16	100	3.7	33	30	3	9
JK16-1200	12	24	16	100	4.2	36	30	3	8
JK16-1300	13	26	16	100	4.2	39	50	3	8
JK16-1400	14	28	16	100	4.2	40	50	3	7

保持电流（I H）：25℃静止空气环境中不触发PPTC自复保险丝突越的最高电流。
触发电流（I T）：25℃静止空气环境中PPTC自复保险丝从低阻抗转为高阻抗的最小电流。
最大电压（V max）：PPTC自复保险丝能承受的最大工作电压。
最大电流（I max）：P35倍PTC自复保险丝能承受的最大电流。
动作时间（T trip）：指定电流下的最大动作时间。
动作功率（Pd typ）：25℃环境温度时PPTC自复保险丝动作状态下的消耗功率。
最小电阻（R min）：25℃ 温度条件下最小零功率电阻。
最大电阻（R max）：25℃ 温度条件下最大零功率电阻。
