自恢复保险丝选型原则

1 ．选择 PTC 的安装型号：引线形 / 贴片形 SMD/ 光片形

2 ．确定线路中工作的电压 V 。

3 ．确定线路正常工作时平均工作电流 I （非故障电流）

4 ．确定 PTC 安装环境的温度 T 。

5 ．确定线路需要 PTC 保护的电流 IT 。

6 ．据上述数据，依据目录在 R-T 曲线上选择合适的一款 PTC

电话：13534079884/15889645839

1223157337 /2444809124 （需添加QQ为好友）

Download

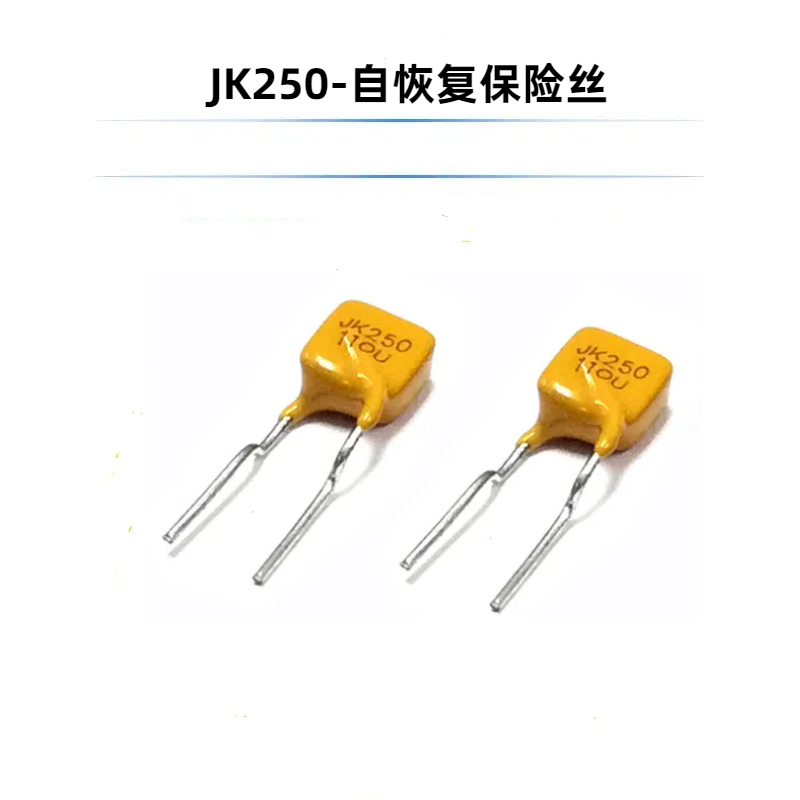

JK250系列自复保险丝

Model	Ihold（mA）	Itrip(mA)	Vmax interrupt（V）	Imax（A）	Pd max（W）	Maximum Time to Trip		Resistance(Ω)
Model	Ihold（mA）	Itrip(mA)	Vmax interrupt（V）	Imax（A）	Pd max（W）	Current(A)	Time(S)	Rmin- Rmax
JK250-020U	20	45	250	3	1.0	0.5	0.8	50-160
JK250-030U	30	65	250	3	1.0	0.5	1.0	40-120
JK250-040U	40	80	250	3	1.0	0.5	1.5	30-60
JK250-050U	50	100	250	3	1.0	0.5	2	25-50
JK250-060U	60	120	250	3	1.0	0.5	2	20-60
JK250-080U	80	160	250	3	1.0	1	0.5	12-22
JK250-090U	90	180	250	3	1.0	1	0.8	10-20
JK250-100U	100	200	250	3	1.0	1	1	10-20
JK250-110U	110	220	250	3	1.0	1	2.0	6-12
JK250-120U	120	240	250	3	1.0	1	2.0	6-12
JK250-145U	145	290	250	3	1.0	1	5.0	3.5-6.5
JK250-180T	180	650	250	3	1.8	3	3.0	1.0-2.2
JK250-180U	180	650	250	3	1.8	3	1.5	2.0-4.0
JK250-200U	200	400	250	5	2.4	3	5	3-6
JK250-400U	400	800	250	5	2.8	3	8	1-3
JK250-600U	600	1200	250	5	3.2	3	12	0.6-2.0
JK250-800U	800	1600	250	5	3.6	4	18	0.4-1.0
JK250-1000U	1000	2000	250	7	3.6	5	20	0.3-0.8
JK250-1200U	1200	2400	250	7	3.6	6	20	0.2-0.8
JK250-1500U	1500	3000	250	7	4.8	7.5	20	0.2-0.6
JK250-2000U	2000	4000	250	10	4.8	10	20	0.2-0.4

保持电流（I H）：25℃静止空气环境中不触发PPTC自复保险丝突越的最高电流。
触发电流（I T）：25℃静止空气环境中PPTC自复保险丝从低阻抗转为高阻抗的最小电流。
最大电压（V max）：PPTC自复保险丝能承受的最大工作电压。
最大电流（I max）：P35倍PTC自复保险丝能承受的最大电流。
动作时间（T trip）：指定电流下的最大动作时间。
动作功率（Pd typ）：25℃环境温度时PPTC自复保险丝动作状态下的消耗功率。
最小电阻（R min）：25℃ 温度条件下最小零功率电阻。
最大电阻（R max）：25℃ 温度条件下最大零功率电阻。

;
