【产品特点】

● 稳定性好、可靠性高。

● 阻值范围宽、精度高。

● 可在高温和高湿等恶劣环境下使用。

● 体积小、重量轻、结构坚固，便于自动化安装

● 热感应快、灵敏度高

;

电话：13534079884/15889645839

1223157337 /2444809124 （需添加QQ为好友）

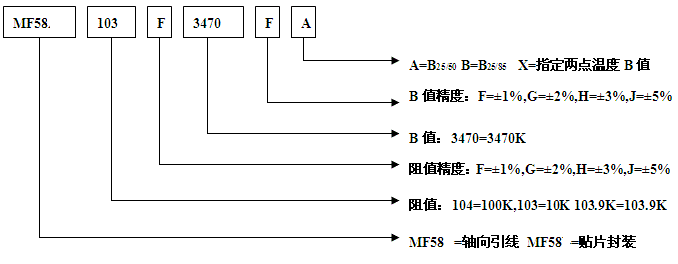

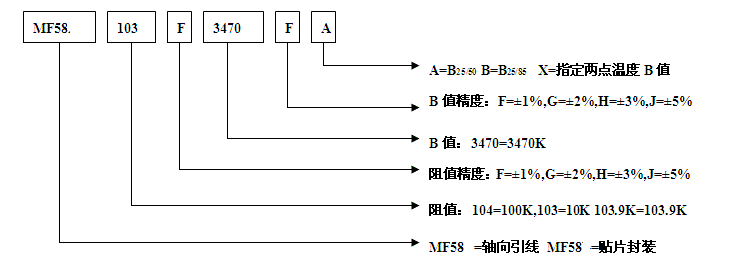

型号命名

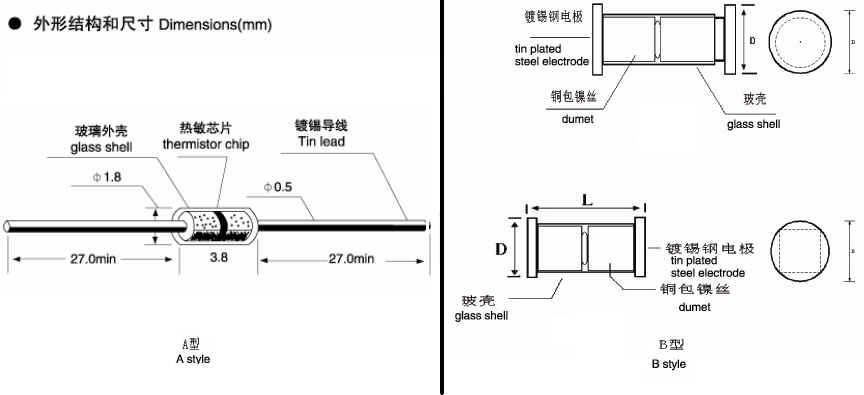

产品尺寸图

型号	标称电阻值		B值			工作温度
型号	R25 （KΩ）	精度	（25/50℃）（K）	自定义B值	精度	（℃）
MF58□102□2700	1	±1％ ±2％ ±3％ ±5％	2700		±1％	-40～350
MF58□102□3270	1		3270		±2％
MF58□152□3920	1.5		3920
MF58□202□3470	2		3470
MF58□202□3839X	2			B5/25=3839
MF58□2.89□3470	2.89		3470
MF58□2.89□3520	2.89		3520
MF58□302□3520	3		3520
MF58□472□3230	4.7		3230
MF58□472□3510	4.7		3510
MF58□502□3240	5		3240
MF58□502□3270	5		3270
MF58□502□3380	5		3380
MF58□502□3470	5		3470
MF58□502□3500	5		3500
MF58□502□3900	5		3900
MF58□502□3950	5		3950
MF58□5.369□3480	5.369		3480
MF58□103□3360	10		3360
MF58□103□3380	10		3380
MF58□103□3435	10		3435
MF58□103□3470	10		3470
MF58□103□3600	10		3600
MF58□103□3700	10		3700
MF58□103□3900	10		3900
MF58□103□3950	10		3950
MF58□103□4100	10		4100
MF58□153□3950	15		3950
MF58□203□3950	20		3950
MF58□203□4200	20		4200
MF58□223□3950	22		3950
MF58□303□3950	30		3950
MF58□403□3950	40.27		3950
MF58□473□3950	47		3950
MF58□503□3900	50		3900
MF58□503□3950	50		3950
MF58□503□3990	50		3990
MF58□533□4050	53		4050
MF58□104□3420	100		3420
MF58□104□3900	100		3900
MF58□104□3925	100		3925
MF58□104□3950	100		3950
MF58□104□3975	100		3975
MF58□104□3990	100		3990
MF58□104□4100	100		4100
MF58□104□4200	100		4200
MF58□104□4360	100		4360
MF58□154□3950	150		3950
MF58□204□3500	200		3500
MF58□204□3899	200		3899
MF58□204□3950	200		3950
MF58□204□4200	200		4200
MF58□204□4260	200		4260
MF58□234□4160	230		4160
MF58□234□4260	230		4537(100/200℃)
MF58□254□3950	250		3950
MF58□504□4050	500		4050
MF58□504□4260	500		4260
MF58□504□4300	500		4300
MF58□105□4200	1000		4200
MF58□105□4400	1000		4400
MF58□135□4400	1300		4400
MF58□1.388M□4400	1388		4400
MF58□1.388M□4600	1388		4600

MF58二极管玻封NTC热敏电阻可靠性数据

测试	标准	测试条件	ΔR25/ R25（典型值）	备注
低温储存	IEC 60068-2-1	存储在低温类别温度：-30 Ó C，时间：千小时	≤2％	没有明显的伤害
储存在干热	IEC 60068-2-2	存储在上限类别温度：200 Ó C，时间：千小时	≤2％	没有明显的伤害
储存于潮湿的热，稳态（湿度试验）	IEC 60068-2-3	温度：40 直径： C，	≤2％	没有明显的伤害
		湿度：90％-95％RH，
		时间：1000小时
温度循环	IEC 60068-2-14	1.30℃/ 30分钟	≤2％	没有明显的伤害
		2.80℃/ 5 分钟3.20
		℃/ 30分钟
		4.80℃/ 5 分钟。
		周期数：5个循环

MF58二极管玻封NTC热敏电阻机械测试

测试	标准	测试条件和方法	要求
焊接和焊接性	IEC60068-2-20	温度：230±5℃，	终端应平均镀锡
焊接和焊接性	测试Ta	距陶瓷体2-2.5mm，开：2±0.5秒。	终端应平均镀锡
耐焊接热	IEC60068-2-20	温度：260±5℃，	无明显损伤，
耐焊接热	测试Tb	距离陶瓷体2-2.5mm，开：10±1秒。	ΔR25/R25≤2％
引线拉伸	IEC60068-2-21	测试Ua：强制10N，10S;	无中断，
引线拉伸	测试U	测试Ub：弯曲90C，力5N，两次。	ΔR25/R25≤2％

;
