MF52D环氧涂装小皮线NTC热敏电阻介绍

应用范围

MF52D系列NTC热敏电阻也称水滴型热敏电阻、珠状热敏电阻或者小黑头，是应用范围最广也是最普遍的NTC热敏电阻，MF58A型系列引线为镀锡钢线，引线不绝缘（行业内俗称小黑头），其它的几款环氧涂装的还采用标准针线为镀锡铜黄铜线，非绝缘，可选镀锡绞合钢丝，PVC线，PTFE丝等材料组成。

广泛应用于温度检测，测量，检测，指示器，监测，测量，控制，校准和补偿等，适用于暖通空调和白色家电，汽车，电池组应用。

1.空调、冰箱、冰柜、豆浆机、面包机、饮水机等家用电器

2.医疗仪器

3.温控仪表

4.电子礼品

5.电子温湿度计

6.汽车电子

7.电子万年历

8.充电电池及充电器

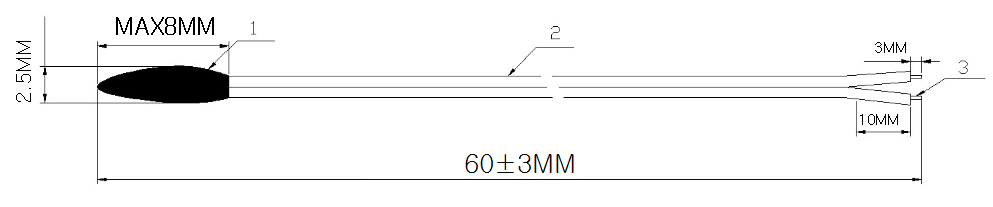

MF52D小皮线NTC热敏电阻尺寸图（mm）

MF52D小皮线NTC热敏电阻参数表

部件号	电阻 @25C	贝塔值
部件号	R25 （欧姆）	(K)
MF52D-102□3950	R25: 1 K 欧姆	B(25/50C): 3950 k
MF52D-202□3470	R25: 2 K 欧姆	B(25/50C): 3470 k
MF52D-202□3550	R25: 2 K 欧姆	B(25/50C):3550 k
MF52D-202□3950	R25: 2 K 欧姆	B(25/50C):3950 k
MF52D-2252□3935	R25: 2252 欧姆	B(25/50C):3935 k
MF52D-2.78K□3950	R25: 2.78 K 欧姆	B(25/50C):3950 k
MF52D-302□3977(B25/85)	R25:3K 欧姆	B(25/85C):3977 k
MF52D-332□3950	R25: 3.3 K 欧姆	B(25/50C):3950 k
MF52D-472□3950	R25: 4.7 K 欧姆	B(25/50C): 3950 k
MF52D-502□3470	R25: 5 K 欧姆	B(25/50C): 3470 k
MF52D-502□3950	R25: 5 K 欧姆	B(25/50C): 3950 k
MF52D-682□3977(B25/85)	R25: 6.8 K 欧姆	B(25/85C): 3977 k
MF52D-682□4200	R25: 6.8 K 欧姆	B(25/50C): 4200 k
MF52D-103□3380	R25: 10 K 欧姆	B(25/50C): 3380 k
MF52D-103□3435(B25/85)	R25: 10 K 欧姆	B(25/85C): 3435 k
MF52D-103□3470	R25: 10 K 欧姆	B(25/50C):3470 k
MF52D-103□3950	R25: 10 K 欧姆	B(25/50C): 3950 k
MF52D-103□3977(B25/85)	R25: 10 K 欧姆	(B25/85 C): 3977 k
MF52D-103□4100	R25: 10 K 欧姆	B(25/50C): 4100 k
MF52D-153□3950	R25: 15 K 欧姆	B(25/50C): 3950 k
MF52D-203□3950	R25: 20 K 欧姆	B(25/50C): 3950 k
MF52D-233□4200	R25: 23 K 欧姆	B(25/50C): 4200 k
MF52D-303□3950	R25: 30 K 欧姆	B(25/50C): 3950 k
MF52D-40.27k□3979(B25/85)	R25: 40.27 K 欧姆	B(25/85C): 3979 k
MF52D-473□3950	R25: 47 K 欧姆	B(25/50C): 3950 k
MF52D-503□3950	R25: 50 K 欧姆	B(25/50C): 3950 k
MF52D-503□3990	R25: 50 K 欧姆	B(25/50C): 3990 k
MF52D-503□4050	R25: 50 K 欧姆	B(25/50C): 4050 k
MF52D-104□3950	R25: 100k 欧姆	B(25/50C): 3950 k
MF52D-104□3990	R25:100K 欧姆	B(25/50C): 3990 k
MF52D-104□4200	R25:100K 欧姆	B(25/50C): 4200 k
MF52D-154□4370(B25/85)	R25: 150 K 欧姆	B(25/85C): 4370 k
MF52D-105□4730	R25:1000K 欧姆	B(25/50C): 4730 k

备注︰ □ 在填写阻值，可选的 ±1%(F)、 ±2%(G)、 ±3%(H) 或 ±5%(J) 的部件号。

MF52D小皮线NTC热敏电阻可靠性数据

测试	标准	测试条件	ΔR25/R25 （典型值）	备注
低温贮藏	IEC 60068-2-1	存储在低类别温度。温度:-40 oC 时间︰ 1000hours	≤ 2%	无可见损伤
在干热的存储	IEC 60068-2-2	存储在上部类别温度。温度︰ 100 oC 时间︰ 1000hours	≤ 2%	无可见损伤
存储在湿热，稳态（湿度测试）	IEC 60068-2-3	温度︰ 40oC，	≤ 2%	无可见损伤
		湿度︰ 90 %-95_%RH，
		持续时间︰ 1000年小时
快速温度循环	IEC 60068-2-14	1.-40 C/30 分钟	≤ 2%	无可见损伤

MF52D小皮线NTC热敏电阻机械试验

测试	标准	试验条件和方法	要求
焊接与可焊性	IEC60068-2-20	温度︰ 230±5 ℃	终端应均匀镀锡
焊接与可焊性	试验塔	2-2.5 毫米陶瓷从身体上︰ 2±0.5Seconds。	终端应均匀镀锡
耐焊接热	IEC60068-2-20	温度︰ 260±5℃	没有明显的损坏，
耐焊接热	测试 Tb	2-2.5 毫米陶瓷从身体上︰ 10±1 秒。	ΔR25/R25≤2%
引线拉伸	IEC60068-2-21	测试 Ua︰力 10N，10 秒;测试 Ub︰弯曲 90 C，迫使 5N，两次。	没有断、
引线拉伸	测试 U	测试 Ua︰力 10N，10 秒;测试 Ub︰弯曲 90 C，迫使 5N，两次。	ΔR25/R25≤2%
