【产品特点】
1.产品为径向引线树脂涂装型;
2.阻值范围0.1~500KΩ;
3.阻值及B值精度高;
4.体积小、反应速度快;
5.能长时间稳定工作；
6.使用温度范围-40~+125度。
2444809124（需添加QQ号为好友） 服务热线：13534079884/15889645839

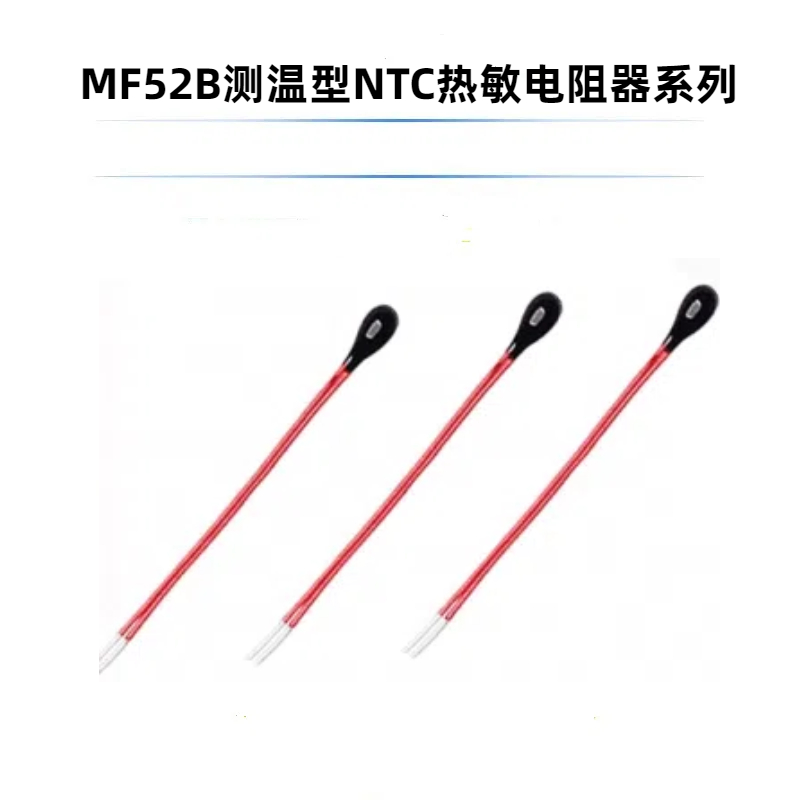

MF52A环氧头测温NTC热敏电阻介绍
应用范围



MF52系列NTC热敏电阻也称水滴型热敏电阻、珠状热敏电阻或者小黑头，是应用范围最广也是最普遍的NTC热敏电阻，MF58B型俗称漆包线NTC热敏电阻，引线为漆包线由导体和绝缘层两部组成，裸线经退火软化后，再经过多次涂漆，烘焙而成。其它的几款环氧涂装的还采用标准针线为镀锡铜黄铜线，非绝缘，可选镀锡绞合钢丝，PVC线，PTFE丝等材料组成。



广泛应用于温度检测，测量，检测，指示器，监测，测量，控制，校准和补偿等，适用于暖通空调和白色家电，汽车，电池组应用。
1、在家用电子温度测量，检测和控制方面：如空调，冰箱，深冷冻机，豆浆机，面包机，饮水机等
2、医疗设备和设备的温度检测和测量
3、温控仪表
4、电子温湿度计。
5、电子温湿度计
6、电子表日历。
7、电池组和电池充电器温度测量，补偿，控制和保护。
8、充电电池及充电器

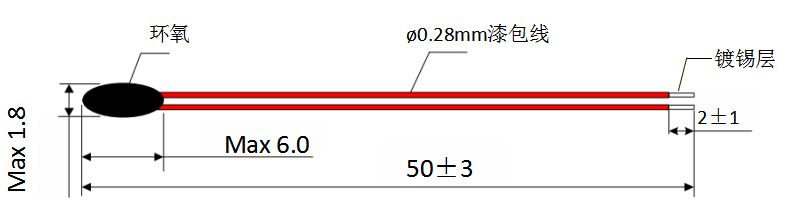

  MF52B热敏电阻尺寸图（mm）


DMAX
L1max
L2min
φD±0.05
˚F±0.5
2.8毫米
3.2毫米
20毫米
0.4毫米
2.0毫米





MF52b热敏电阻参数表

零件号 电阻@ 25℃  B值
R25（欧姆） （K）
MF52b-102□3950 R25：1K欧姆 B（25 / 50C）：3950k
MF52b-202□3470 R25：2K欧姆 B（25 / 50C）：3470k
MF52b-202□3550 R25：2K欧姆 B（25/50℃）：3550k
MF52b-202□3950 R25：2K欧姆 B（25/50℃）：3950k
MF52b2252□3935 R25：2252欧姆 B（25/50℃）：3935k
MF52b-2.78K□3950 R25：2.78K欧姆 B（25/50℃）：3950k
MF52b-302□3977（B25 / 85） R25：3K欧姆 B（25/85℃）：3977k
MF52b-332□3950 R25：3.3K欧姆 B（25/50℃）：3950k
MF52b-472□3950 R25：4​​.7K欧姆 B（25 / 50C）：3950k
MF52b502□3470 R25：5K欧姆 B（25 / 50C）：3470k
MF52b-502□3950 R25：5K欧姆 B（25 / 50C）：3950k
MF52a-682□3977（B25 / 85） R25：6.8K欧姆 B（25 / 85C）：3977k
MF52b-682□4200 R25：6.8K欧姆 B（25 / 50C）：4200k
MF52b-103□3380 R25：10K欧姆 B（25 / 50C）：3380k
MF52a-103□3435（B25 / 85） R25：10K欧姆 B（25 / 85C）：3435k
AMF52-103□3470 R25：10K欧姆 B（25/50℃）：3470k
MF52b-103□3950 R25：10K欧姆 B（25 / 50C）：3950k
MF52b-103□3977（B25 / 85） R25：10K欧姆 （B25 / 85C）：3977k
MF52b-103□4100 R25：10K欧姆 B（25 / 50C）：4100k
MF52b-153□3950 R25：15K欧姆 B（25 / 50C）：3950k
MF52b203□3950 R25：20K欧姆 B（25 / 50C）：3950k
MF52b-233□4200 R25：23K欧姆 B（25 / 50C）：4200k
MF52b-303□3950 R25：30K欧姆 B（25 / 50C）：3950k
MF52b-40.27k□3979（B25 / 85） R25：4​​0.27K欧姆 B（25 / 85C）：3979k
MF52b-473□3950 R25：4​​7K欧姆 B（25 / 50C）：3950k
MF52b-503□3950 R25：50K欧姆 B（25 / 50C）：3950k
MF52b-503□3990 R25：50K欧姆 B（25 / 50C）：3990k
MF52b-503□4050 R25：50K欧姆 B（25 / 50C）：4050k
MF52b-104□3950 R25：100K欧姆 B（25 / 50C）：3950k
MF52b-104□3990 R25：100K欧姆 B（25 / 50C）：3990k
MF52b-104□4200 R25：100K欧姆 B（25 / 50C）：4200k
MF52b-154□4370（B25 / 85） R25：150K欧姆 B（25 / 85C）：4370k
AMF52-105□4730 R25：1000K欧姆 B（25 / 50C）：4730k

注意事项：□填充电阻公差的部件号，可选择±1％（F），±2％（G），±3％（H）或±5％（J）。



MF52b热敏电阻可靠性数据

测试 标准 测试条件 ΔR25/ R25（典型值） 备注
低温储存 IEC 60068-2-1 储存温度低。温度：-40 Ø℃时间：千小时 ≤2％ 没有明显的伤害
储存在干热 IEC 60068-2-2 储存温度较高。温度：100 Ø C时间：千小时 ≤2％ 没有明显的伤害
储存在潮湿的热，稳态（湿度试验） IEC 60068-2-3 温度：40 直径： C， ≤2％ 没有明显的伤害
湿度：90％-95％RH，
时间：1000小时
温度循环快 IEC 60068-2-14 1. -40℃/ 30分钟 ≤2％ 没有明显的伤害
2.30℃/ 5分钟3.10
℃/ 30分钟
4.30℃/ 5分钟。
循环次数：5次循环


MF52b热敏电阻机械测试

测试 标准 测试条件和方法 要求
焊接和焊接性 IEC60068-2-20  温度：230±5℃， 终端应平均镀锡
测试 距陶瓷体2-2.5mm，开：2±0.5秒。
耐焊接热 IEC60068-2-20  温度：260±5℃， 无明显损伤，
测试Tb 距陶瓷体2-2.5mm ，开：10±1秒。 ΔR25/R25≤2％
引线拉伸 IEC60068-2-21  测试Ua：强制10N，10秒; 测试Ub：弯曲90C，力5N，两次。 无中断，
测试U ΔR25/R25≤2％
