  5~220V电源保护方案

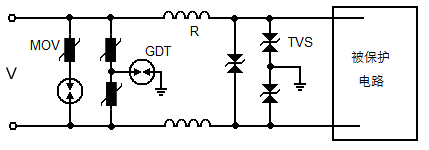

本方案是一个完善的电源保护线路, 并做了差模和共模保护, 可应用于环境比较恶劣情况下.
使用该方案, 可以使线路承受很大的浪涌, 快速脉冲群, 静电. 对于不同的电源电压, 选用的器件参数不同.
器件选择参考如下:

电源电压 GDT MOV 电感R TVS
5V
 2R75A 14D270K >250UH SMBJ5.0CA
12V
 2R75A 20D270K >250UH SMCJ12CA
24V
 2R90A 14D390K >250UH SMCJ24CA
48V
 2R150B 14D820K >250UH SMCJ48CA
110V
 2R230B 14D271K >250UH SMCJ220CA
220V
 2R600B 14D511K >250UH 1.5KE440CA
