l 方案简介

USB 3.0是新的USB规范，该规范由英特尔等公司发起。USB 3.0的最大传输带宽高达5.0Gbps（即640MB/s），约为USB 2.0的十倍左右（USB 2.0约60MB/s）。新的USB 3.0在保持与USB 2.0的兼容性的同时，还提供了下面的几项增强功能

1、极大提高了带宽——高达5Gbps全双工（USB2.0则为480Mbps半双工）
2、实现了更好的电源管理
3、能够使主机为器件提供更多的功率，从而实现USB——充电电池、LED照明和迷你风扇等应用。
4、能够使主机更快地识别器件
5、新的协议使得数据处理的效率更高

USB3.0应用环境分析
1、USB3.0需要支持热插拔
2、传输速率比USB2.0高10倍左右，对数据传输容错率有更严格的要求
3、USB3.0芯片集成度高，很脆弱，易受静电损坏

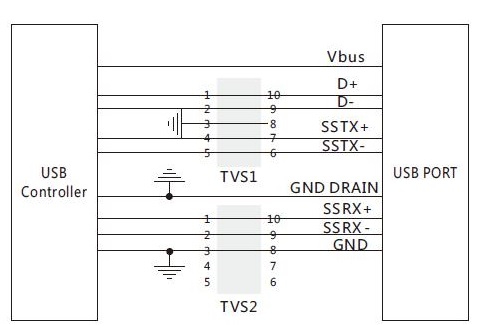

USB3.0防护电路图

测试标准
>IEC61000-4-5 (ESD): 15KV (Air) ;8KV (Contact)

方案说明
1、在USB3.0的电源线，数据线共用2颗TVS对地做防护，钳位静电电压。
2、该TVS的结电容小于0.8pF，满足USB3.0的高速传输。
3、反应时间为ns级别，残压低。
4、集成度高，点用PCB板小。

产品推荐
TVS1/TVS2型号：ULC0524P

产品概述
ULC0524P 系列DFN2510产品，具有漏电流小，反应速度快（nS级），极间电容小，可靠性高等特性，被广泛应用于安防监控，网络通讯，汽车电子，白色家电，工业控制等领域的信号接口ESD静电防护。

产品特性
> 采用标准表面贴装式DFN2510封装
> 快速的响应时间
> 出色的箝位能力
> 漏电流小
> 不含卤素且符合RoHS及Reach测试标准
