l 方案简介

以太网（ Ethernet ）是应用最广泛的局域网通讯方式，同时也是一种协议。而以太网接口就是 网络数据连接的端口。随着科技的发展，万物互联的出现，网络端口也越来越多的出现在电子产品上 面。网线户外走并且传输距离远，在遇雷雨时，感应雷会通过户外的网线传到网口，将网口打坏，因 此以太网口必须做防雷保护，除了防雷保护之外，还有ESD保护要求。网口变压线圈无法提供足够的 ESD保护等级，必须在线圈后端加TVS对内部芯片进行保护，满足IEC 61000-4-2 Level 4静电放电及 IEC 61000-4-5 Leve 3

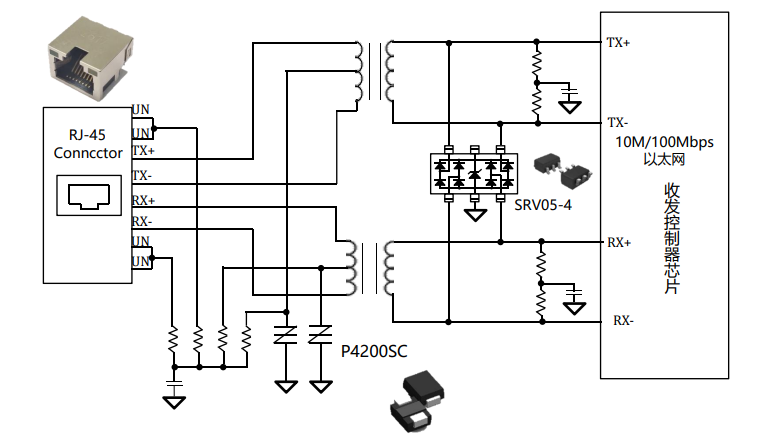

I.应用推荐

符合

IEC 61000-4-2 Level 4

IEC 61000-4-5 Leve 4

优点：

• P4200C为400V隔离电压，满足电力线搭接测试

• SRV05-4可以同时进行差模、共模保护，抗浪涌 能力强

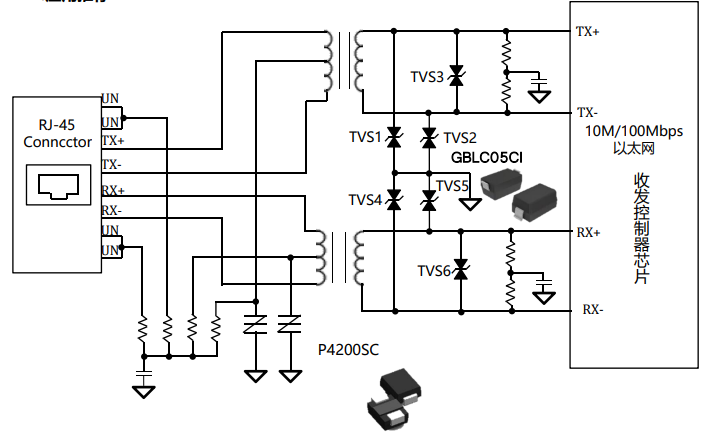

II.应用推荐

符合

• IEC 61000-4-2 Lev4

• IEC 61000-4-5 Leve 4

u TVS3、TVS6差模

u TVS1、TVS2、TVS4、TVS5共模防
